Bricolage DIY : ma pergola !

Je publie enfin quelques-uns de mes petits bricolages perso.

Je le rappelle, je ne suis pas un professionnel, juste un bricoleur amateur qui aime faire par lui-même en cherchant les meilleures techniques sur le net.

Un projet qui me tient particulièrement à cœur afin de profiter à fond de mon extérieur sous le soleil, la pluie ou la neige : une pergola !

Budget 5 000€ pour 16,5m² environ.

Présentation des différentes étapes :

1. Prise des mesures
2. Plans
3. Contraintes techniques
4. Contraintes légales
5. Traitement
6. Poutre horizontale fixée à la maison
7. Montage de la structure
8. Poutres de maintien des plaques de polycarbonate
9. Plaques de polycarbonate
   9.1. Choix
   9.2. Préparation
   9.3. Installation
   9.4. Joint de liaison avec la maison
10. Baies vitrées
11. Plaques d’OSB
12. Bonus : les pieds de poteaux
13.       Finitions
14.       Budget

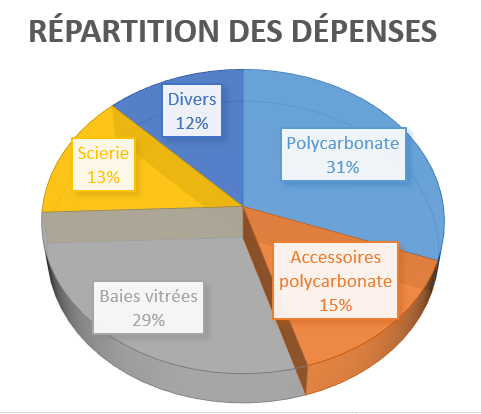

   14.1. Répartition des dépenses
   14.2. Détail

1. Prise des mesures.

Ma pergola devra faire 7m80x3m80, soit un espace de 29m² environ.

Ma dalle est assez large, longue et épaisse (au moins 15cm).

La hauteur minimum est celle des baies vitrées + quelques petits cm de marge + la poutre qui maintient les plaques de polycarbonate soit 235cm environ.

La hauteur maximum sera calculée par la pente minimum à respecter, nous le verrons plus loin.

Une chose à prendre en compte avant de faire vos plans, vérifiez quelles sont les tailles de baies vitrées que vous souhaitez mettre afin de construire votre pergola en fonction. Dans le cas contraire il vous faudra acheter des baies vitrées sur mesure et là, bonjour la note ! (merci du conseil tonton J )

Prévoyez un débord de toit de minimum 50cm devant et sur les côtés si vous ne voulez pas que vos vitres soient tout le temps sales.

Concernant les poutres de soutènement des plaques de polycarbonate, il faut bien prendre en compte qu'entre chaque plaque de polycarbonate, il va falloir insérer un profil en H. Je ne savais pas, mais c'est logique, chaque profil permet le passage d'une vis permettant de le visser à la poutre. Il faut donc prévoir au minimum 1,5cm de marge entre 2 plaques de polycarbonate dans vos plans. Vous verrez que mes plaques se décalent de plus en plus au montage, j'ai du dévisser et remontrer des poutres de soutènement sur la fin. Essayez de ne pas faire comme moi.

2. Plans

J’ai fait le plan sur le logiciel Sketchup, vous pourrez télécharger le plan ici : https://drive.google.com/file/d/1RbTlkuT6z0vzfVQrlhUMl4tZJhjCuT7d/view?usp=sharing

Vous pourrez utiliser le logiciel Sketchup gratuitement pour un usage personnel ici : https://app.sketchup.com/app#

Il est indispensable de faire un plan avant de vous lancer dans les travaux !

Voici le plan imaginé :

3. Contraintes techniques

3.1. Exemples

J’ai trouvé quelques exemples sur un site de bricolage qui a fermé pour l’instant, ce qui est bien dommage : le-coin-des-bricoleurs (Bosch).

Ma mezzanine à maintenant 3 ans et elle n’a pas bougé d’un poil.

J’ai aussi trouvé un recueil des règles à respecter pour une véranda aluminium si besoin : https://drive.google.com/file/d/1YaXJlX003xramxhKOKeAwFQ9BfkfclSS/view?usp=sharing

3.2. Pente

Calcul de la pente : Minimum 10%

Calcul : Vous prenez la (différence de hauteur du toit entre la partie haute et la partie basse) x100 / (longueur au sol) = pente en %

Soit pour moi (300-235)*100/450=14.4%

3.3. Madriers

Les madriers qui soutiendrons les plaques de plexi doivent être espacés de 130cm maximum et pour une longueur de 4m, ils doivent faire au minimum 80*140.

Les poutres verticales font 140x140.

J'ai tout coupé avec cette scie : https://youtu.be/mOoPe2ZUvBg

4. Contraintes légales

Toute construction de plus de 20m² doit être déclarée en mairie. Une déclaration de travaux est suffisante si vous ne la fermez pas. Si vous mettez des baies vitrées, c’est considéré comme habitable-> permis de construire obligatoire (+taxe d’aménagement…)

5. Traitement

Et oui, la première étape consiste à traiter le bois. Il est livré traité, mais la couleur n’est pas forcément la bonne et puis, un petit traitement ne fait jamais de mal. Une fois en place ça sera plus compliqué de le faire.

Commencez par couper tous les morceaux à longueur puis traitez.

Personnellement j’ai opté pour un traitement XYLOPHENE insecticide, fongicide et anti termites.

J’ai appliqué le traitement à l’aide d’un petit rouleau. Maintenant j’ai un pistolet à peinture, vous pouvez le faire avec ce type de matériel si vous en avez.

6. Poutre horizontale fixée à la maison.

Là, avec du recul, j’ai fait une boulette.

J’ai fait couler ma dalle avec une pente dans les 2 sens (longueur et largeur) et je n’ai pas tenu compte de la pente qui suit le mur de la maison.

J’ai donc fait les trous horizontalement dans la maison pour ma poutre horizontale sans tenir compte de cette pente. Bon, ce n’est pas grave car j’ai pu décaler les trous dans la poutre. D’un côté ils sont sur le bas de la poutre, de l’autre côté plutôt sur le haut, mais bon c’est solide, ça n’a pas bougé J

Au début j'avais une vielle mèche à béton classique, et même avec le perforateur je n'arrivais pas à percer. Je suis allé à Point P qui m'a vendu cette mèche : Foret SDS plus à béton NOVI Pro (marque Point P). Grâce à elle, j'ai pu très facilement finir mes trous dans mon beau mur de maison.

J'en profite pour remercier tous les vendeurs Point P qui m'ont donné de très nombreux conseils. Sans eux je n'aurais sans doute pas réussi.

Une fois les trous fait, j’ai mis un tamis à centrage automatique (une espèce de grosse cheville en plastique) et une cartouche de scellement puis une tige filetée coupée à longueur.

Laissez sécher le temps indiqué sur le produit avant de fixer la poutre dessus.

Je ne pouvais pas transporter une poutre de presque 8m, j’ai donc plusieurs parties à assembler. J’ai réalisé l’assemblage avec des plaques perforées NP15. Ça tient.

Une fois la poutre fixée, il va falloir la soutenir avec des renforts verticaux.

J’en ai positionné 3. Ces renforts ne doivent pas toucher le sol pour ne pas s’abîmer. Ils sont fixés sur des pieds de poteau 10X15 réglables. Les pieds sont vissés dans la dalle avec des chevilles Fischer SX 12x60 et des tire-fonds de 8x70/50.

7. Montage de la structure

Bon, on m’a parlé de queue d’aronde et d’autres façons de joindre les morceaux de bois, mais avec mon matériel et mes connaissances, j’ai juste coupé mes morceaux droits et je les ais vissés entre eux. Ce n’est pas très pro, mais ça n’a pas bougé et franchement je n’en demande pas plus personnellement.

Un petit aperçu des outils utilisés :

Pour le montage, je vous conseille de partir d’un côté et de visser les pieds de poteaux au fur et à mesure en vérifiant toujours les angles et en ayant au préalable tracé au sol l’emplacement théorique de chaque pièce.

Si vous pensez poser des baies vitrées, vérifiez qu’il reste un jeu de 0.5cm de marge chaque côté (haut, gauche et droite). Logique, mais c’est toujours mieux de le dire J

Si tout va bien, votre structure est en place.

En attendant de recevoir les baies vitrées, j’ai positionné des jambes de force (je ne sais pas si c’est le bon terme, désolé) à chaque angle haut ou se trouveront les futures baies vitrées. Je ne sais pas si c’est utile, mais je suis sûr que la pergola ne se déformera pas de cette façon.

8. Poutres de maintien des plaques de polycarbonate

Rien de bien compliqué à ce moment-là. Il faut bien vérifier la largeur de vos plaques afin que les poutres se trouvent sous l’endroit où s’emboitent les plaques.

Entre chaque poutre, j’ai rajouté un morceau de poutre afin d’empêcher l’air de passer. Plus tard je mettrais du silicone pour combler les derniers trous. Le silicone est mon ami J

Voici une vidéo en time laps d’une partie de la construction : https://youtu.be/bMyZ7APBx8g

Les poutres sont vissées avec des vis de 16 ou 20cm suivant ce que j’avais.

9. Plaques de polycarbonate

9.1. Choix

J’ai acheté les plaques chez Point P et je suis ravi du résultat. (Je n’ai aucune action chez les magasins cités lol )

Ce sont des plaques de chez DHAZE, j’ai pris une des meilleures qualités (à l’époque), la GOLD. Elle fait 32 mm d’épaisseur. À l’intérieur, se trouvent 10 parois avec un coefficient thermique U (W/m²K)= 1.06.

Je ne voulais pas qu’en plein été, la chaleur nous empêche de profiter de la pergola et c’est réussi. Après 3 étés de recul, je confirme que lorsque les baies vitrées sont ouvertes, il ne fait pas plus chaud dans la pergola que dehors. En mi saison, dès que le soleil tape sur la pergola, on arrive à avoir des températures de +20 degrés à l'intérieur alors qu'il fait 10 degrés dehors.

Voici un guide que j’ai pu récupérer sur le net : https://drive.google.com/drive/folders/1P2d4UyCPMxw-Lp2RiDEkag07O1SKIsBB?usp=sharing

Et quelques photos prises en magasin :

9.2. Préparation

L’installation est assez complexe pour un novice comme moi.

Il faut commencer par mettre un scotch appelé Sellotape. Ce scotch empêche les insectes de rentrer dans les plaques et la condensation de se former. Très important ! J’ai un morceau qui est parti cette année et les insectes ont commencé à rentrer et à mourir dedans… ça fait moche !! J’ai dû démonter les arrêts de plaques et les profils obturateurs pour remettre du scotch. Je n’ai pas pu enlever les insectes qui étaient rentrés trop loin.

Il faut donc mettre dans cet ordre : le Sellotape en haut et en bas de chaque plaque (le faire remonter de 10cm de chaque côté) puis les profils obturateurs.

Après, pour gagner du temps, vous pouvez pré-percer les arrêts de plaques en bas de chaque profil en H. Ces arrêts de plaques portent bien leur nom, ils empêchent les plaques de glisser. Pour les pièces avec un contact à la pluie, n’utilisez que des vis en INOX A2, ça ne rouille pas.

Une fois que c’est fait, vous pouvez aussi pré-percer les profils en H en leur centre.

9.3. Installation

Commencez par fixer un profil de bordure sur un des côtés (toujours avec des vis INOX A2).

Une fois que c’est fait, présentez une plaque de polycarbonate puis tapez dessus avec un maillet en bois ou caoutchouc afin d’être sûr qu’elle est bien emboîtée jusqu’au fond du profil. Personnellement j’ai dû taper assez fort, mais je n’en ai jamais cassé.

Une fois que la plaque est rentrée, vous positionnez le premier profil en H et tapez dessus pour l’emboiter (pas casser).

Ne vissez pas tout de suite car vous allez surement devoir lever légèrement le profil pour faire rentrer la plaque suivante !

Et voilà, vous n’avez qu’à faire pareil pour toutes les plaques et finir par un autre profil de bordure.

Une fois tous les profils mis en place, n'oubliez pas les arrêts de plaques.

Une fois que tous les profils sont vissés, j’ai rajouté un joint de silicone pour être sûr que la pluie ne passe pas.

Si, comme moi, vous devez couper une plaque, je vous conseille le cutter. C’est assez long, mais c’est ce qui casse le moins les alvéoles à l’intérieur. J’ai essayé avec une scie à métaux ou une scie sauteuse, ça c’est mal fini.

9.4. Joint de liaison avec la maison

Le nom technique, si je ne me trompe pas est faîtière supérieure. Ce joint permet de faire la liaison entre le crépi de la maison et les plaques de polycarbonate. Il est assez simple à poser, vous ne devriez pas avoir de problème en particulier.

Si le joint n’est pas assez long et que vous deviez en mettre 2, il faut bien les superposer de quelques cm, car ce joint se dilate et se rétracte en fonction de la chaleur.

-> Si vous avez besoin de monter sur les plaques de poly, mettez des planches en bois reposant au minimum sur 2 poutres.

Une fois que le joint est posé, j’ai rajouté un coup de silicone tout le long (oui, je vous l’ai dit, le silicone est mon ami J )

Normalement, votre pergola est finie !

Sauf si comme moi, vous décidez de mettre des vitres J

10. Baies vitrées coulissantes

Achetées à Castorama. J’ai choisi le premier prix (300€) en double vitrage (de toute façon, ils ne vendent plus de simple vitrage). Vu la faible isolation thermique du reste de la construction, ce n’était pas utile de mettre plus cher.

Le livreur à fait n’importe quoi, plusieurs sont arrivées rayées. Castorama à bien géré la situation en me dédommageant convenablement. De toute façon, je pense que c’est leur assurance qui est entrée en action.

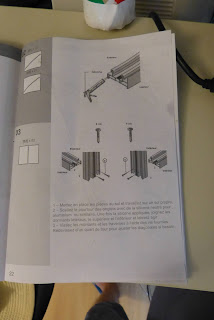

La notice est plutôt mal faite. Si vous venez à acheter les mêmes, voici mes corrections perso :

Tout à l’heure, je vous parlais de ma dalle qui avait une double pente. Eh bien, en posant les baies vitrées, il a fallu relever le coté le plus bas avec des cales afin qu’elles soient horizontales (+ faire un gros joint....)

-> D’où la nécessité d’avoir du jeu de chaque côté dans la structure.

Avant de poser les baies vitrées, il faut mettre un Compriband (isolation). Faites le remonter d’au moins 50cm de chaque côté des baies vitrées.

Vissez les baies vitrées dans les poteaux verticaux. Au minimum 3 vis par côté. Je ne les aies pas vissées dans le sol.

11. Plaques d’OSB

Aller, petit bonus J

J’avais prévu de finir mes retours sur les côtés avec des portes fenêtres, mais quand j’ai voulu les acheter, je me suis aperçu qu’elles étaient 5cm plus hautes que les baies vitrées…. Galère.

Du coup, je me suis rabattu sur des plaques d’OSB et maintenant, je me dis que tant mieux, c’est une bonne chose. Déjà niveau prix. Rien à voir, 10 fois moins cher. Et j’ai pu les habiller à l’intérieur avec des étagères, des plantes (et des jouets des enfants), ça donne un cachet bois encore plus marqué. Je ne regrette pas ces plaques avec le temps. Il faut juste les poncer et vernir un peu plus souvent que le reste du bois si elles prennent la pluie.

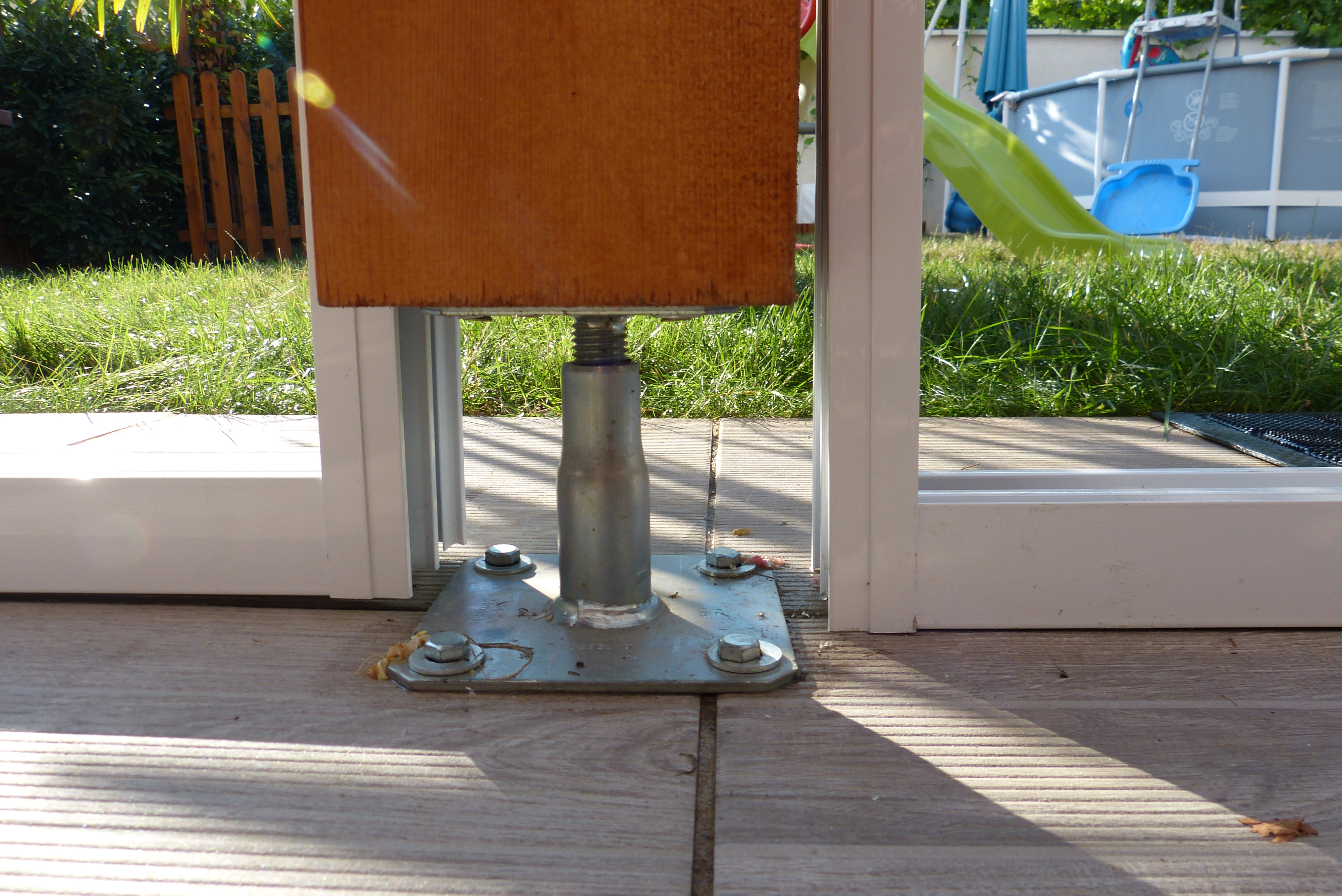

12. Bonus 2 : les pieds de poteaux

Aller, je suis de bonne humeur, je vais vous montrer comment j'ai comblé le vide de mes pieds de poteaux.

Et bien tout simplement en réutilisant les chutes d'OSB, coupés à longueur avec un angle de 45° et des équerres afin de les emboîter.

13. Finitions

J’ai fait les joints en silicone à chaque endroit ou pouvait passer l’air. Sur les côtés, le haut et le bas des baies vitrées, dans les interstices entre les poutres, sous les plaques de polycarbonate,…

Du coup, l’hiver avec 2 appareils à raclette, un chauffage et de l’apéro, on peut tenir une soirée dans la pergola ;)
